锅炉法兰电热管结构原理解析，电蒸汽锅炉核心发热元件

法兰式锅炉电热管是当前电蒸汽锅炉配套主流的浸入式加热元件，整套组件由多支金属电热管焊接在钢制法兰盘上组合而成，凭借安装便捷、换热效率高、可分组控制的特点，广泛应用于各类工业电蒸汽锅炉、大型电热水锅炉。理解锅炉法兰电热管内部结构与工作原理，能够帮助锅炉设备厂家、终端用户做好选型、运维，降低设备故障停机风险。

锅炉电热管基础结构由金属护套管、镍铬合金发热丝、高纯氧化镁绝缘粉、管口密封材料、引出棒五个部分组成。护套管作为电热管外层壳体，直接浸泡在锅炉水体之中，起到承压、抗腐蚀、导热保护的作用；管中心位置布置镍铬合金发热丝，通电之后依靠电阻效应将电能转化为热能；发热丝与金属套管之间，紧密填充压实高纯结晶氧化镁粉，氧化镁同时承担绝缘和导热双重作用，一方面隔绝发热丝与外壳，防止漏电，另一方面快速把发热丝产生的热量传递到金属管壁；管口采用耐高温密封胶进行密封处理，阻挡锅炉内部高温水汽渗入管体，避免氧化镁受潮，造成绝缘下降；引出棒负责连接电源，把电流导入内部发热丝。

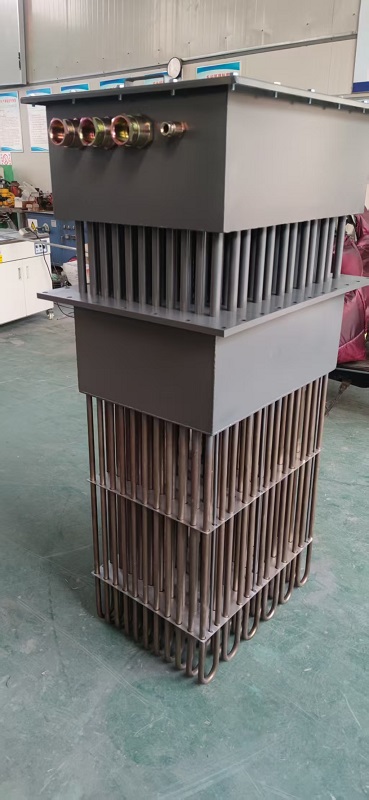

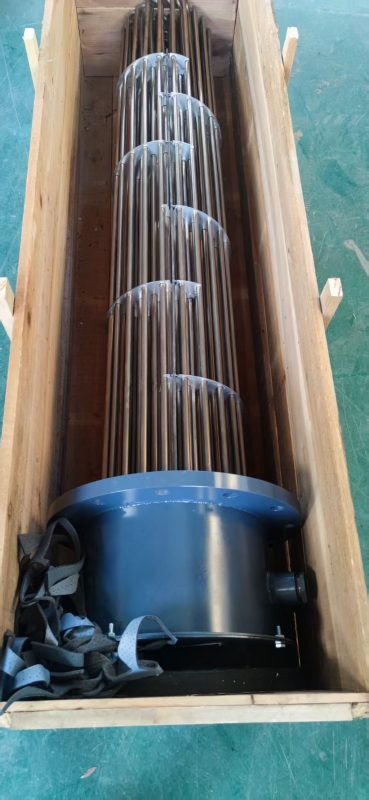

法兰底座是整套组件的承载结构，所有单支电热管均匀排布焊接在法兰板上，法兰预留螺栓孔，安装时直接压紧在锅炉筒体预留法兰口，拆装检修十分方便。当电热管通电工作，热量通过管壁直接与炉内水接触换热，水体升温沸腾，产出蒸汽，这也是电蒸汽锅炉能量转换的核心环节。大功率锅炉配套的法兰电热管一般会拆分为 2 组、3 组甚至更多独立回路，每组电热管引出线独立接线，可单独启停。该分组结构适配电蒸汽锅炉 PLC 智能控制系统，系统根据蒸汽压力变化，按需投切不同组别的电热管，不用一直满功率运行，既降低电能消耗，也减少电热管反复高温冲击，延长元件使用寿命。

不同工况下，锅炉电热管护套管材质会针对性调整。普通软化水采暖电热水锅炉，选用 304 不锈钢套管即可满足长期使用；地下水、氯离子偏高的水质，电蒸汽锅炉沸腾环境腐蚀更强，优先选用 316L 不锈钢材质；连续不间断生产、高温高压恶劣工况，则采用 Incoloy800 合金管材，耐高温氧化与抗点蚀能力大幅提升。管材壁厚同样是品质关键，加厚管材抗腐蚀、抗热疲劳性能更好，劣质电热管管壁偏薄，长期冷热交替后容易出现腐蚀穿孔。

表面负荷是锅炉电热管设计的核心技术参数，指单位面积管壁承载的发热功率。电蒸汽锅炉内部水体处于沸腾状态，管壁换热条件和常温热水锅炉存在明显差异，因此蒸汽锅炉专用电热管必须采用更低的表面负荷设计。如果表面负荷设计过高，管壁温度会持续升高，水中钙镁离子快速析出，在管壁形成水垢，水垢隔热之后，管内热量无法传递到水中，内部温度急剧上升，会造成氧化镁粉绝缘失效、发热丝熔断。优质锅炉电热管在设计阶段就结合蒸汽锅炉沸腾换热特性，优化管径、管长、发热丝排布，控制合理表面负荷，延缓水垢附着速度。

法兰焊接工艺直接决定整套组件密封可靠性，焊接虚焊、焊缝缝隙，长期在高温水汽环境下，会出现焊缝腐蚀渗水。正规生产的锅炉法兰电热管，采用全自动氩弧焊接工艺，焊后做渗透探伤，排查微小裂纹，出厂前逐支进行耐压测试、绝缘电阻检测，确保焊接品质稳定。管口密封工艺也经过高温老化测试，适配锅炉反复启停带来的温度变化，避免密封失效进水。

法兰锅炉电热管属于消耗元件，并非一次性永久配件。日常运行中，水垢、腐蚀、干烧是三大失效诱因。做好前端水处理、定期检测绝缘电阻、校验锅炉水位保护联锁，能够显著延长电热管使用周期。对于电蒸汽锅炉生产企业来说，锅炉电热管的品质，直接决定整台锅炉的稳定性、能耗水平和后期运维成本，在锅炉配套采购阶段，不能只比较单价，需要综合考量材质、表面负荷设计、焊接工艺、出厂检测标准，匹配实际生产工况。
