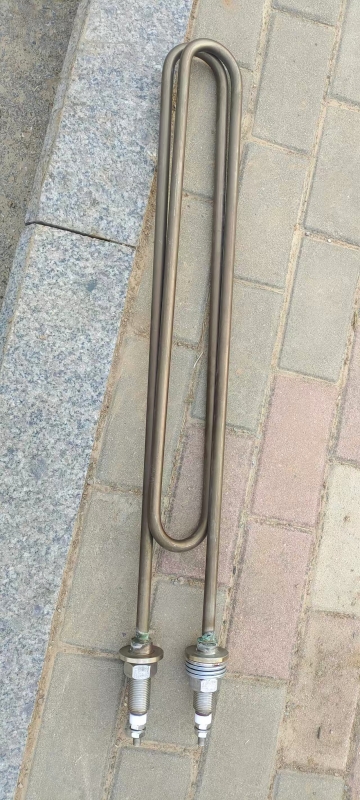

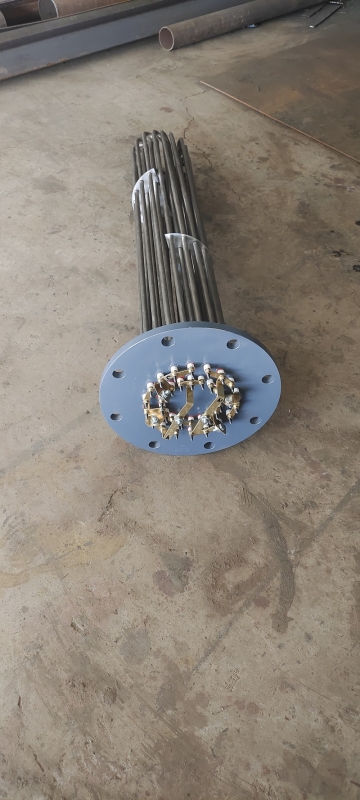

锅炉电热管作为电热水锅炉、电蒸汽锅炉的核心发热元件，长期工作在高温水汽环境，属于消耗件。在长期使用过程中，电热管会出现多种失效现象，不同故障表现对应的成因各不相同。掌握各类失效形式，快速定位故障根源，能够帮助运维人员精准处理问题，避免反复更换电热管却依旧故障频发。

首先，管壁结垢包裹，发热效率下降。这是锅炉电热管很普遍的现象。水体当中钙、镁碳酸氢盐，在高温环境分解，生成碳酸钙、碳酸镁固体沉淀物，附着在电热管外壁形成坚硬水垢。水垢导热系数极低，热量传递受阻，锅炉升温变慢，耗电量上升。严重结垢后，管体内部热量堆积，温度急剧上升，结果烧断内部发热丝。外观上可以直观看到电热管表面灰白色硬质垢层，垢层厚薄不均，蒸汽锅炉电热管垢层往往比热水锅炉更厚。这类故障不单单是电热管质量问题，核心诱因是水质硬度超标，缺少软化水处理。

第二种失效：管壁腐蚀穿孔漏水。分为氯离子点蚀、酸碱腐蚀、焊缝腐蚀三类。氯离子点蚀较为常见，多见于使用地下水、冷凝回收水的电蒸汽锅炉。水垢覆盖位置下方，氯离子不断富集，形成局部腐蚀电池，在管壁产生微小蚀坑，蚀坑持续向内扩展，导致管壁穿孔，炉水渗入电热管内部，造成绝缘报警、漏电保护跳闸。点蚀有很强隐蔽性，外表看起来电热管完好，剥开水垢才会发现细小孔洞。酸碱腐蚀一般来自工艺回水，介质 pH 值偏离中性，持续侵蚀金属管壁。焊缝腐蚀则是法兰焊接工艺缺陷，水汽从焊缝位置侵蚀，出现渗水。

第三种失效：内部发热丝熔断。故障现象为通电不加热，电阻无穷大。成因分为两类：一是结垢、干烧造成过热，发热丝高温熔断；二是频繁大电流冲击，热胀冷缩反复作用，发热丝疲劳断裂。干烧属于严重工况，锅炉水位不足，电热管没有被水浸没，空烧状态下短短几分钟温度就会突破金属耐受极限，直接烧毁发热丝，甚至损坏护套管。

第四种失效：绝缘电阻下降，漏电报警跳闸。电热管内部填充高纯氧化镁粉，起到绝缘导热作用。当管口密封老化失效，炉内高温水汽渗入管体，氧化镁粉受潮，绝缘性能大幅下降。故障特点：冷态状态下绝缘电阻尚可，锅炉升温之后，漏电故障频繁出现；停机冷却一段时间，绝缘又有所恢复。很多运维人员误以为是电热管穿孔，拆开检查管体完好，本质是管口密封失效进水汽。

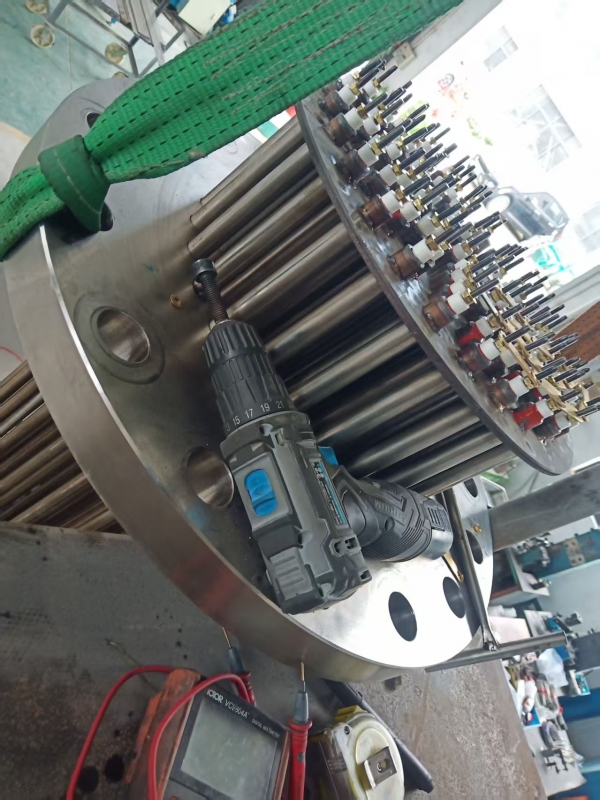

现场故障排查有固定流程。首先断开电源，做好安全隔离，拆下法兰电热管组件，肉眼观察管体表面，查看水垢厚度、有无腐蚀孔洞、焊缝位置渗水痕迹。之后使用摇表测量绝缘电阻，绝缘数值低于安全标准，说明绝缘受损。再使用万用表测量电阻值，判断内部发热丝是否断路。测量完成，结合锅炉运行记录，确认锅炉水位保护、水处理系统工作状态，综合判定故障原因。

很多现场处理存在误区：电热管烧坏之后直接更换新管，不去排查水质、水位保护、电控系统问题。新电热管投入使用，短期内再次损坏。正确做法，每次电热管失效，同步核查炉水水质、水位探头、排污制度，从工况上消除诱因，才能保障新电热管稳定运行。
